Thiết kế móng trạm cân ô tô là bước nền tảng quyết định độ ổn định, độ chính xác và tuổi thọ của toàn bộ hệ thống cân. Móng phải chịu được tải trọng bàn cân, phương tiện và hàng hóa, đồng thời đáp ứng yêu cầu về cao độ, độ phẳng, thoát nước, đường dẫn và vị trí đặt loadcell. Nếu tính toán đúng ngay từ đầu, doanh nghiệp sẽ hạn chế lún, lệch tải, sai số và chi phí sửa chữa sau khi đưa trạm cân vào vận hành.
Thiết kế móng trạm cân ô tô phải bắt đầu từ khảo sát mặt bằng
Trước khi thi công, cần khảo sát nền đất, cao độ, hướng xe ra vào, khoảng trống hai đầu bàn cân, khả năng thoát nước và vị trí nhà điều hành.
Nền đất yếu, khu vực ngập nước hoặc địa hình phức tạp cần gia cố kỹ hơn nền ổn định. Nếu bỏ qua khảo sát, móng có thể lún không đều, làm thay đổi điểm chịu lực của loadcell và ảnh hưởng kết quả cân. Điều kiện địa chất, địa hình và mức độ gia cố cũng là những yếu tố trực tiếp ảnh hưởng đến phần móng trạm cân.
Tải trọng là yêu cầu quan trọng khi thiết kế móng trạm cân ô tô
Móng phải chịu được tổng tải trọng của bàn cân, xe và hàng hóa. Trạm cân 60 tấn, 80 tấn, 100 tấn hay 120 tấn cần cấu hình móng tương ứng với kích thước bàn cân và số điểm đặt cảm biến.
Không nên dùng một bản móng chung cho mọi tải trọng. Tải càng lớn, yêu cầu chịu lực càng cao.
Với trạm cân tải trọng lớn, móng thường sử dụng bê tông cốt thép và cần kiểm soát vật liệu, cốt thép, cốt pha và thời gian bảo dưỡng trước khi lắp thiết bị. Tân Quốc Hưng cũng lưu ý tải trọng và chiều dài bàn cân là những yếu tố làm thay đổi quy mô cũng như chi phí phần móng.

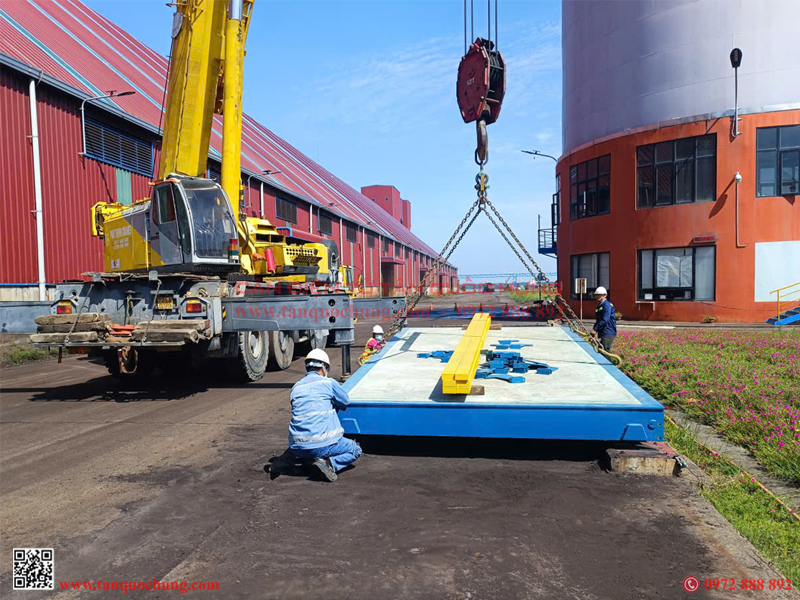

Móng phải chịu được trọng lượng bàn cân, xe và hàng hóa.
Thiết kế móng trạm cân ô tô cần chọn đúng kiểu nổi hoặc kiểu chìm
Móng kiểu nổi phù hợp mặt bằng rộng, có đủ chiều dài cho đường dẫn hai đầu, thuận tiện bảo trì loadcell và thoát nước.

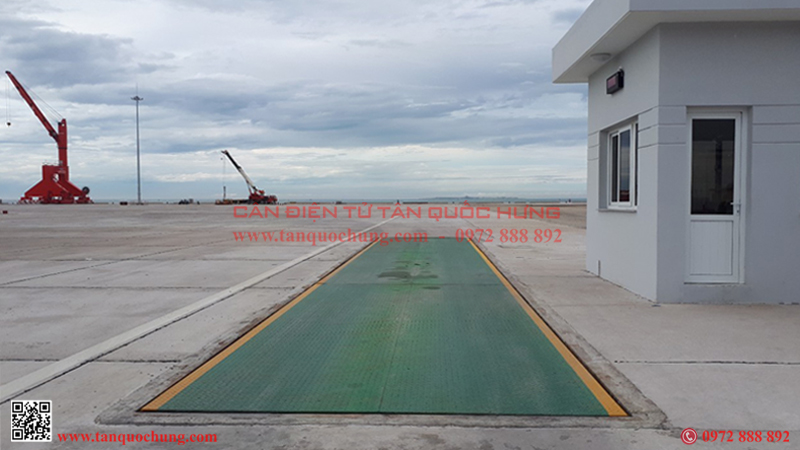

Móng kiểu chìm giúp mặt bàn cân gần bằng mặt sân, phù hợp khu vực hạn chế diện tích hoặc cần xe tiếp cận từ nhiều hướng. Tuy nhiên, hố cân phải được xử lý chống thấm, thoát nước và tạo khoảng trống bảo trì.
Doanh nghiệp nên căn cứ diện tích, địa chất, lưu lượng xe và điều kiện vận hành để lựa chọn.
Xem thêm: Có nên lắp móng trạm cân kiểu nổi hay không?
Cao độ và độ phẳng phải được kiểm soát chính xác
Các bệ đặt loadcell cần nằm đúng cao độ và cùng mặt phẳng thiết kế. Nếu một điểm cao hoặc thấp hơn các điểm còn lại, tải trọng có thể phân bố không đều lên cảm biến.
Sai lệch cao độ còn khiến bàn cân nghiêng hoặc khe hở giữa các module không đồng đều. Vì vậy, phần móng cần được kiểm tra trước khi lắp bàn cân.

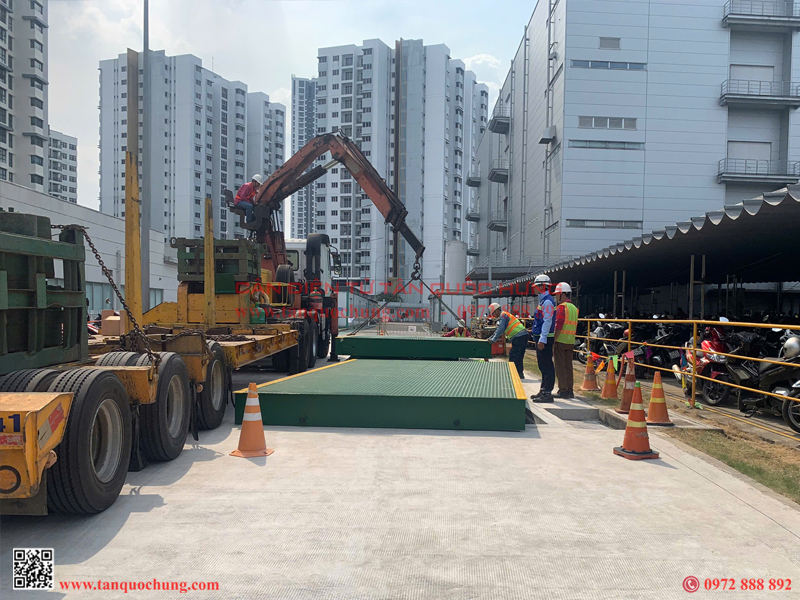

Khi bàn cân không cân bằng, hệ thống dễ phát sinh dao động hoặc sai số
Thoát nước là yêu cầu không thể bỏ qua
Thiết kế móng trạm cân ô tô cần tính hướng thoát nước ngay từ đầu. Nước đọng có thể ảnh hưởng đến bê tông, dây tín hiệu, hộp nối, loadcell và công tác bảo trì.
Với móng nổi, mặt bằng nên có độ dốc để nước thoát khỏi khu vực cân. Với móng chìm, hố cân cần có rãnh thoát hoặc giải pháp bơm nước nếu điều kiện thực tế yêu cầu. Yêu cầu thoát nước tốt cũng được đặt ra khi lựa chọn vị trí và triển khai trạm cân tải trọng lớn.
Đường dẫn phải phù hợp với phương tiện thực tế
Với trạm cân nổi, đường dẫn hai đầu phải đủ rộng và có độ dốc phù hợp để xe lên xuống an toàn. Đường dẫn quá dốc có thể gây khó khăn cho xe tải nặng hoặc làm phương tiện chạm gầm.
Chiều dài đường dẫn cần tính theo loại xe sử dụng thường xuyên, đặc biệt với xe container hoặc xe tải dài.
Bề rộng đường dẫn nên đồng bộ với bàn cân và có không gian điều hướng hợp lý.
Vị trí loadcell và chi tiết chờ phải đúng bản vẽ
Loadcell nhận tải trực tiếp từ bàn cân nên vị trí bệ đặt phải chính xác. Khoảng cách giữa các điểm cảm biến cần đúng với thiết kế của từng module.
Bu lông neo, bản mã và các chi tiết chờ trong bê tông phải được định vị trước khi đổ hoàn thiện. Sai lệch vị trí có thể khiến việc lắp đặt khó khăn hoặc buộc phải sửa lại phần móng.
Xem thêm: Cấu tạo trạm cân điện tử và nguyên lý hoạt động của cân xe tải
Thiết kế móng trạm cân ô tô cần thuận tiện cho bảo trì
Trạm cân vận hành nhiều năm nên móng cần tạo điều kiện cho kỹ thuật viên tiếp cận loadcell, hộp nối, dây tín hiệu và các điểm liên kết.
Móng nổi có lợi thế về khả năng tiếp cận thiết bị. Với móng chìm, cần đảm bảo hố cân thông thoáng, không đọng nước và có khoảng trống thao tác an toàn.
Những lỗi thường gặp khi thi công móng trạm cân
Lỗi phổ biến là thi công móng trước khi có bản vẽ thiết bị chính thức. Khi kích thước bàn cân hoặc vị trí loadcell thay đổi, phần xây dựng có thể không còn phù hợp.
Một lỗi khác là không kiểm soát nền đất, cao độ, cốt thép và chất lượng bê tông. Nếu móng chưa đạt yêu cầu nhưng đã đặt bàn cân, hệ thống có thể phát sinh lún hoặc lệch tải.

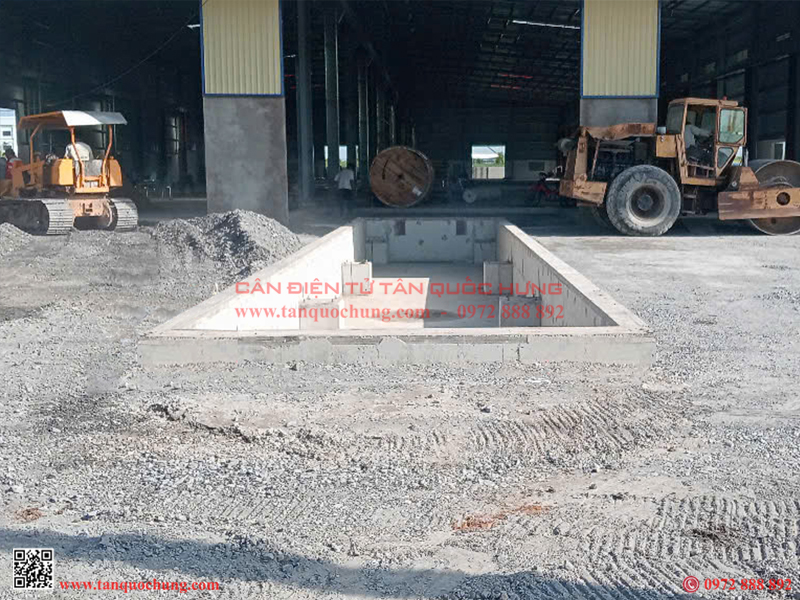

Nền móng phải chắc chắn nếu không cao độ sẽ sai hoặc thoát nước kém.
Tân Quốc Hưng hỗ trợ thiết kế móng trạm cân ô tô theo cấu hình thực tế
Tân Quốc Hưng có thể cung cấp bản vẽ xây dựng móng chi tiết theo tải trọng, kích thước bàn cân và kiểu lắp đặt. Khách hàng có thể tự triển khai phần xây dựng theo bản vẽ hoặc lựa chọn phương án thi công phù hợp với dự án.
Doanh nghiệp nên cung cấp loại xe, tải trọng lớn nhất, kích thước mặt bằng, nền đất và tần suất sử dụng để lựa chọn phương án sát thực tế.
Việc kiểm tra hồ sơ trước thi công hạn chế sai lệch giữa bản vẽ, móng và thiết bị cân.
Xem thêm: Cập nhật giá móng trạm cân ô tô kiểu nổi mới nhất
Kết luận
Thiết kế móng trạm cân ô tô cần đáp ứng đồng thời khả năng chịu lực, cao độ chính xác, độ phẳng, thoát nước, đường dẫn, vị trí loadcell và khả năng bảo trì. Mỗi yếu tố đều ảnh hưởng trực tiếp đến độ ổn định của bàn cân và độ tin cậy của kết quả đo.
Doanh nghiệp không nên thi công móng theo kinh nghiệm chung khi chưa xác định cấu hình trạm cân cụ thể. Khảo sát kỹ, sử dụng bản vẽ đúng thiết bị và kiểm soát chất lượng xây dựng từ đầu sẽ giúp hệ thống vận hành ổn định hơn. Liên hệ Tân Quốc Hưng để được tư vấn thiết kế móng trạm cân ô tô, tải trọng, kiểu móng và phương án lắp đặt phù hợp với công trình.
